2020年06月25日06:00

暫定2車線の高速、中央部をワイヤロープ化

カテゴリ
旬もの/息抜き
日本の高速道路の約4割が暫定2車線(将来的に片側分の2車線を上り下りの対向方面として利用しているもの)ですが、将来的には解消する予定のようです。
また、逆走や反対車線への飛び出しによる大事故が発生しているため、中央部をポールから
FullSizeRender
より強固なワイヤロープ化する工事が各地ですすんでいます。
FullSizeRender
2022年度内にはすべてがこのワイヤロープになるようです。
2020年06月23日18:21

「すみだリバーウォーク」と「東京ミズマチ」オープン！

カテゴリ
プロジェクト･土木遺産
2020年6月18日にオープンした「すみだリバーウォーク」と「東京ミズマチ」をさっそく見てきました。
すみだリバーウォーク01 すみだリバーウォーク02
「すみだリバーウォーク」のすごさとミズマチの詳細はこちら
ちなみに東武線隅田川橋梁に追加された歩道「すみだリバーウォーク」の通行は無料でしたが､夜間は閉まるようです。荷重対策はガードマン配置という感じでしょうか？
浅草側から渡ると､最初は上流側になり､途中から線路の直下を通って下流側に移動します。
すみだリバーウォーク03 すみだリバーウォーク04
ボードウォーク的な感じになっています。既設橋梁からの張出構造がよく見えます。
すみだリバーウォーク05 すみだリバーウォーク06
橋の上から隅田川の下流側をぼんやりと眺めることができます。
すみだリバーウォーク07
東京スカイツリー側のロゴと入口
すみだリバーウォーク08 すみだリバーウォーク09
そして信号を渡ると東京ミズマチが始まります。
東京ミズマチ01 東京ミズマチ02
今回オープンしたのはウェストゾーンだけで､スカイツリー側のイーストゾーンはまだ工事中でした。


2020年06月23日06:00

一人親方か実態が雇用労働者なのか､施工体制が厳しくなります

カテゴリ
建設業法・コンプライアンス
一人親方の場合は施工体系図に下請として入れ､再下請負通知書の作成が必要です。
特に雇用保険に加入していない作業員はきちんと一人親方としての管理が厳しくなります。

【背景】
業者によっては､社会保険の支払を安くするために､雇用労働者とせずに一人親方と､いわゆる偽装している場合があるようです。

【予定】
国土交通省は、2020年夏に「社会保険の加入に関する下請け指導ガイドライン」を改訂し、管理を厳しくするようです。
一人親方はもともと健康保険と国民年金に加入する必要はありますが､一人親方は個人事業主なので雇用保険は必要ありません(事業主としての労災保険は必要)。
2020年7月にパブリックコメント､10月には新しいガイドラインが適用されるようです。建設キャリアアップシステムとの連動もあるようです。

今のうちから管理をしっかりしておきましょう。
FullSizeRender

2020年06月18日17:52

【遠隔立会】現場の遠隔臨場(国交省)遠隔確認(農水省)、いわゆる遠隔検査試行とは

カテゴリ
建設的iPad活用(iPhone/iPod)
建設DX･i-Con･CIM･情報化･CALS
「建設現場の遠隔臨場に関する試行要領(案)」が2020年3月に国土交通省大臣官房技術調査課から出され、いわゆる立会をカメラ映像を通じてリアルタイムに遠隔に行うものです。
土木工事共通仕様書の「段階確認」、「材料確認」、「立会」に適用されます。

現場技術員が確認する場合は映像と音声の録画を必要とし、現場技術員のPCにて録画し、情報共有システムに保管するとされています(受注者は記録と保存を行う必要なく映像と音声を配信するのみ)。

システム構成例はこちら

機器の仕様についてはこちらに記載されています
「令和２年度における遠隔臨場の試行について」(国土交通省)
・画素数640ｘ480、フレームレート15fps(毎秒15フレーム)
・転送スピード 平均1Mbps以上
・機器の手配は基本的にリースとし賃料を計上(機器の対応年数で使用期間割合も記載)
記録した映像の編集管理について(記録は現場技術員が使用するPCにて)
・目的に照らして不要部分は削除可､コントラクト等の調整､キャプション等の追加
・ASPに保管しない場合はCD-RかDVD-R､フォルダ構成(例)の提示あり
・記録ファイルはWindowsMediaPlayer形式(1ファイル500MB程度以下)
・実施箇所一覧表をWord(原則)で作成し格納、ウイルスチェック

また、農林水産省からも遠隔確認として試行が発表されており、国交省とは一部異なります。
「工事現場等における遠隔確認の試行について」
・撮影する機器、映像を配信する機器、監督職員等が確認するモニタや記録する機器
　(農水省では監督職員等が記録できるモニタ機器も含まれます)
・解像度1280ｘ720を基本(最低640ｘ480)
・フレームレート30fps(最低15fps)
・マイク、スピーカーはモノラル以上(ステレオでなくても構わない)
・転送スピード 平均9Mbps以上(最低平均1Mbps)
記録した映像の編集管理について
・不要部分の削除や画像の鮮明化、見出し･説明挿入などの編集とその作業の受注者への協力
・記録ファイルはWindowsMediaPlayer形式(1ファイル500MB程度以下)でCD-RかDVD-Rを基本
・実施箇所一覧表をWord(原則)で作成し格納、ウイルスチェック
ファイル命名規則
国交省と農水省の大きな違いは記録者と編集者
記録者：(国)現場監督員PC　(農)受注者(システムにて)
編集者：(国)記載なし　(農)受注者への協力

iPhone･iPadでやろうと思えば、両者分の端末を用意し、ZoomやTeamsのレコーディング機能やFaceTimeなら画面キャプチャ機能を用いて録画、iMovieで編集して、最後にPCでWMVに変換(ファイル容量で分割も)。なんとなく画像の編集が面倒ですね。

結果的に､レコーディング(記録)までは現場で実施して、編集や納品作業は外注する、なんて感じになりそうですが。

2020年06月16日06:00

砂質土を3m掘る場合の守るべき基準は

カテゴリ
安全・環境・品質関連
建設業法・コンプライアンス
掘削時の法面勾配には法的基準があります。
では､砂質土を3m掘る場合の基準はどうなるか？

明り掘削勾配の基準(安衛則)
手堀りの場合→機械掘削でも人が立ち入る場合は手堀りと一緒
掘削勾配
https://www.jaish.gr.jp/horei/hor1-2/hor1-2-1-2h6-1.html
(安衛則356条)堅くない地山の場合は､75度以下(深さ2〜5m)の場合
(安衛則357条)砂からなる地山は35度以下 or 掘削高5m未満
→3mなので357条は問題なく､356条の適用で75度以下となります
掘削法面

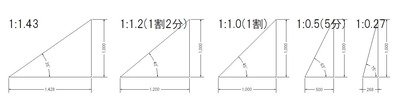

しかし､通常は掘削法面のことを度数では言わず､何割何分で言います。
この75度は､1/tan75゜から､約3分(2分7厘)となりますので､5分でも大丈夫と言うことになります。

注意：最低限厳守すべき勾配なので崩壊が起こらないわけではありません､地山の点検・上載荷重の状態・地下水位の状況など､点検や確認が必要です。

余談：掘削勾配は1mの高さ(深さ)に対する水平距離なので､1：1.2と言うように最初の「1」は』整数で書きます。






2020年06月15日06:00

「土木分野でのDX（デジタルトランスフォーメーション）」とは

カテゴリ
旬もの/息抜き
最近､建設業界でもよく目にするようになった「DX」の文字。
「DX」とは「デジタルトランスフォーメーション」のこと。
そして､「DX」の「D」はデジタル､「X」はトランスフォーメーションの略で､英語圏では「Trans」を「X」と略すようです(横切るの意？)。

では本題､建設業界での「DX」とは､簡単には「デジタル技術によって､変革させること」でしょうか。

難しく言うと､こんな感じでしょうか(経産省サイトより)。
DXの定義(経産省資料)

では､土木分野でのDXとは？
国交省のサイトや発表によると､現状は以下の2点のようです。
・原則CIM化､BIM/CIMを用いた設計･施工･検査･納品･維持管理等
・クラウド上に現実のコピーをつくり(デジタルツイン)､インフラを管理
(国土交通プラットフォーム資料)
データプラットフォーム

AmazonやUberEATSもDX事例のひとつですので､企業に落とし込めば､もっと色々と事例があるかと思います。
2020年06月12日09:30

【コロナ対策･熱中症対策】マウスシールドが続々と

カテゴリ
安全・環境・品質関連
　├熱中症対策
マスクしているだけで熱中症になりそうな気温が続いていますが、熱中症の危険性があるため、マスク未着用を推進している現場もあります。その変わり話しをしない、するときにはマスク着用としていますが、ついつい忘れがち。
ゼネコン各社からマウスシールドについてニュースになっています。

大林道路
https://www.obayashi-road.co.jp/news/press-release/5162.html

大林道路_工事現場用-マウスシールド��

清水建設
https://www.shimz.co.jp/company/about/news-release/2020/2020004.html
2020004_ph02

大林道路バージョンはヘルメットのあごひもに装着できるのでよさそうです(市販されているものなので注文してみました)。清水建設のものはヘルメットなくても装着できる市販品で業界が関係ないため、どうやら在庫がほとんどないようでした。

2020年06月01日07:14

｢エイジフレンドリー｣ガイドライン(厚生労働省)

カテゴリ
安全・環境・品質関連
下書きのまま放置していた記事。
全国安全週間のスローガンにも使われ、一般化されてきました。

「エイジフレンドリー」
＝「高齢者にやさしい」
＝「高齢者の特性を考慮した」

「エイジフレンドリーガイドライン」
＝「高年齢労働者の安全と健康確保のためのガイドライン」
が厚生労働省より2020.3.16に公開されました。

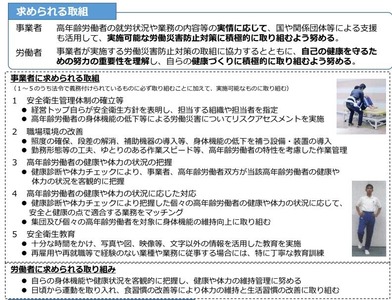

求められる取り組みはこちら
求められる取り組み

厚生労働省「エイジフレンドリーガイドライン」
https://www.mhlw.go.jp/stf/newpage_10178.html
エイジフレンドリーガイドライン

2020年05月30日08:40

【コロナ対策･熱中症対策】2ｍ以上確保できるときはマスクを外しましょう

カテゴリ
安全・環境・品質関連
　├熱中症対策
「2ｍ以上の離隔」はあくまでもマスクをしない状況でのこと。これが熱中症対策とともに多くの資料で明確に記載されるようになりました。

「夏期の気温・湿度が高い中でマスクを着用すると、熱中症のリスクが高くなるおそれがあります。このため、屋外で人と十分な距離（少なくとも２ｍ以上）が確保できる場合には、熱中症のリスクを考慮し、マスクをはずすようにしましょう。」

適宜マスクを外しましょう

「熱中症予防行動について(厚生労働省)」
2020年05月23日08:53

携帯できる小さめのトラックボール

カテゴリ
現場機器(デジカメ他)
この日から、完全にトラックボールしか使わない生活となっていますが、
http://const.livedoor.biz/archives/52424197.html
(肩こりやけんしょう炎にほんとオススメです)
出張が多くなり、持ち運べる小型のトラックボールを探していました。
今までは、「ナカバヤシのDigio2 Q」が携帯式のメインでしたが、
トラックボール

最近はこちらが携帯式のメインになっています。

携帯用ケース付き
トラックボールケース



2020年05月22日17:53

AdobeAcrobatReaderDCで起こる「手のひらツール」での選択モード

カテゴリ
ちょっとしたテクニック
　├他
PDFのビューワ、AdobeAcrobatReaderDCでページを動かす際は、「手のひらツール」でつかんで動かすイメージを活用していますが、あるときから、この「手のひらツール」が「選択ツール」のように選択モードになってしまい、うまく表示範囲が動かせられないことが発生していました。

これは、「手のひらツールでテキストと画像を選択可能にする」という機能が悪さをしていました。
手のひらツールでテキストと画像を選択可能

「編集」→「環境設定」→「一般」内にある
「手のひらツールでテキストと画像を選択可能にする」のチェックを外すと、今まで通りの手のひらツールとなりました。
2020年05月20日09:54

日建連・埋浚から「新型コロナウイルス感染症の感染拡大予防ガイドライン」

カテゴリ
安全・環境・品質関連
5/18付で、日本建設業連合会及び日本埋立浚渫協会から、新型コロナ感染予防対策ガイドラインが公開されました。

建設業（建設現場）における新型コロナウイルス感染予防対策ガイドライン
https://www.nikkenren.com/rss/pdf/1471/200518guideline.pdf

港湾空港建設事業の新型コロナウイルス感染症の感染拡大予防ガイドライン
https://www.umeshunkyo.or.jp/news/2020/0518.pdf
食堂の座席配置

埋浚の内容は、船などの狭い空間でのガイドラインも掲載されています。



2020年05月17日11:27

Zoomセミナーを今週2回やってみた、個人的Webセミナーのコツ

カテゴリ
旬もの/息抜き
今週は2回、Zoomセミナーをやらせていただきました。
さすがにオン飲みとは雰囲気が違い、それなりに苦労しました。
スキルアップのため、感想を残してみようかと。
Zoomセミナー

・基本的に話しをする人以外はマイクをミュートにしているため、話し手からは会場(相手)の雰囲気をつかむのが難しい
・笑ってくれているのは映像で分かっても、声が聞こえてこないと、臨機応変に反応を返すのも難しい
・うなずかれている反応がよく分かるが、ひと画面に25名(Zoomの場合)までの表示のため、それ以上の表示にはクリックが必要
・反応ボタン(いいね！と挙手)を使って全員から反応をもらうことが可能、そこから個別に質問することも可能(ただし、リアルの雰囲気とは感覚がちょっと異なる)
・パワポのノート機能は使わない方がよい(目線が違うところに行ってしまう)
・ブレイクアウトルームで分割することでグループワークが可能、ただし個別に回る必要がある

Webセミナー開催のコツ(個人的見解)
・カメラ目線になるよう気をつける(カメラと資料の位置)
・資料の切替には時間差があるため一呼吸おく
・反応機能を上手に使う
・バーチャル背景を使う場合はシンプルな画像
・質問を反応機能で募集し、相互やり取りを行う
・資料の説明以外は画面共有をまめにオフにする
・できれば、ヘッドセットや指向性ピンマイクとマイクに拾われないイヤホンやネックスピーカーを利用する(マイクの入力レベル自動調整はオフに)
・いつも通り、会場にいる雰囲気のまま話し続ける
・可能なら、もう一台端末で会議に参加して自分の配信されている音声をイヤホンで確認する

以上ですが、Webセミナーの場合、切断したらひとりの世界に戻るため、終わったあとのむなしさがあります(セミナー後の名刺交換やおつかれ会がない)。


2020年05月15日15:49

国土交通省「建設業における新型コロナ対策ガイドライン」公開

カテゴリ
安全・環境・品質関連
国土交通省から「建設業における新型コロナウイルス感染予防対策ガイドライン」が公開されました。
シチュエーション毎に対策がまとめられております。


感染予防ガイドライン

 「建設業における新型コロナウイルス感染予防対策ガイドライン(令和2年5月14日版)」の作成について
2020年05月14日15:59

しばらくは現場も「スタガード配置」で #建設現場の3密対策

カテゴリ
安全・環境・品質関連
工事現場でも､打合せや休憩､食事など､机を囲むシーンはいくつもありますが､
新型コロナウイルス感染防止から､スクール型やスタガード配置が基本としましょう。

あまり聞き慣れない「スタガード配置」ですが､向かい合わせでも正面に来ないようにすることを言うそうです。
スタガード配置

ちなみに､スクール型は教室のように向かい合わせにならないように同じ方向を向くことです。
