SketchUpで作ったモデルをiPadのGoogleEarthで見る

昨日は、パソコンのGoogleEarthにSketchUpのモデルを配置しましたが、
http://const.livedoor.biz/archives/52223136.html
今回は、iPadのGoogleEarthに配置するひとつの方法をご紹介します。
お台場タワー

まずは、SketchUpから、「ファイル」→「エクスポート」→「3Dモデル」をクリック(Ver8の場合)。
保存形式は、「GoogleEarthファイル(*.kmz)」を選択します。
 VL00101
あとは、このファイルをiPadで開けば良いのですが、Gmailなどのメールに添付して開いても構いませんし、ファイル管理アプリで開いても構いません。
今回は、Dropboxを経由して、iPadに送ってみます。

まずは、パソコンでDropboxにkmzファイルをアップロード。
VL00102
ここからはiPadでの操作になります。
Dropboxアプリで先ほどのkmzファイルを開きますが、普通では開けませんので、「別のアプリで開く」を選択し、GoogleEarthをタップ。
お台場タワー1 お台場タワー2
すると、GoogleEarthが開いて、お台場タワーが出現します。
 GoogleEarthにSketchUpモデル
こんなことが無料で出来るのはすごいことですよね。

SketchUpのデータをGoogleEarthの上に配置、お台場に600mのタワーを描く

以前にもSketchUpのモデルをGoogleEarthに配置する方法をアップしましたが、かなりの時間が経過し、方法も変わっていましたので、改めてアップしてみました。

SketchUp(画像はVer8です)にて、下記の「その他の画像を追加」をクリック。
VL00086

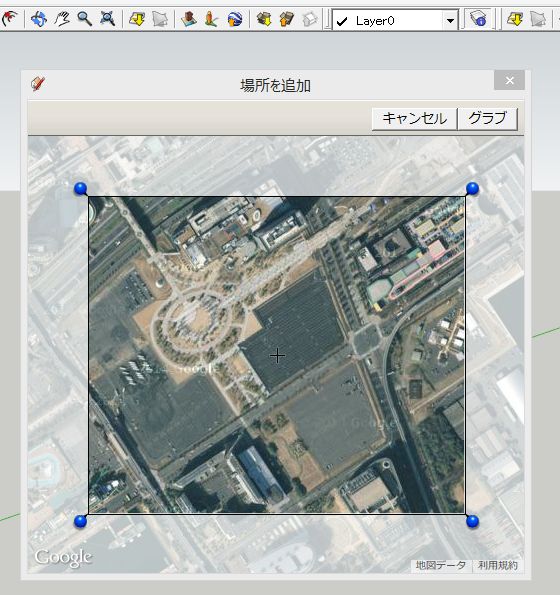

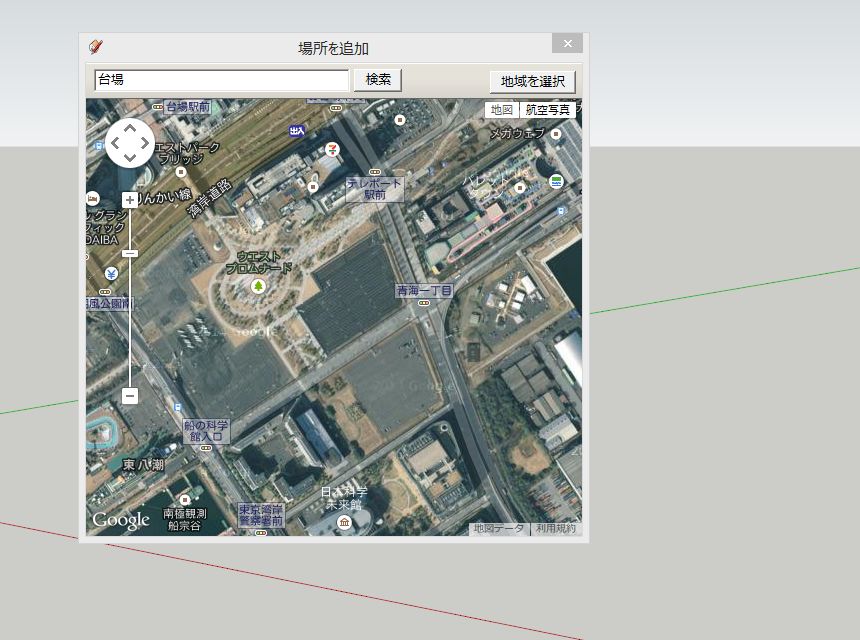

モデルを配置する場所をGoogleマップ上から選択します。
VL00085 VL00088

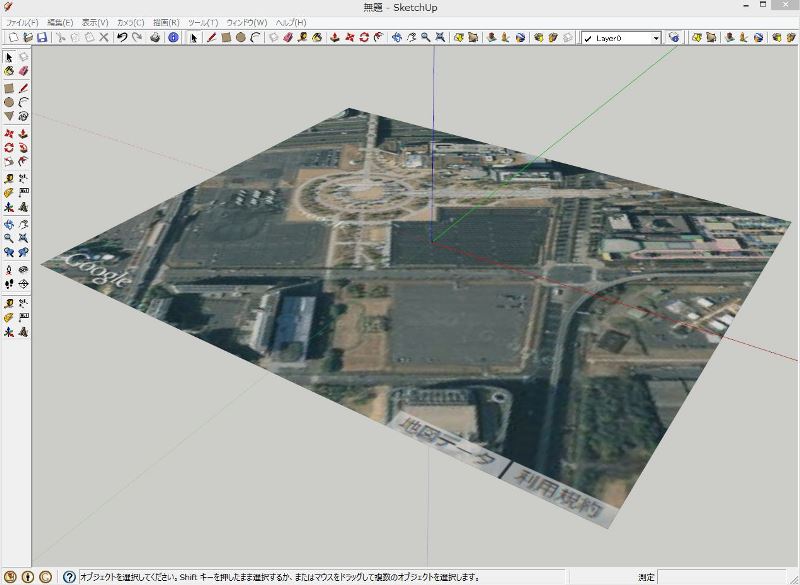

取込が完了すると、このようにSketchUp上に地図が配置されます。
VL00092
ここで動かなくなってしまった場合はこちらのブログを参照
http://sketchupmac.blogspot.jp/2013/11/blog-post.html
「SketchUp.dat」内を一部書き換え。

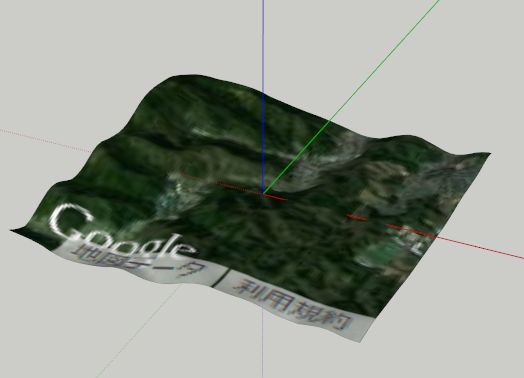

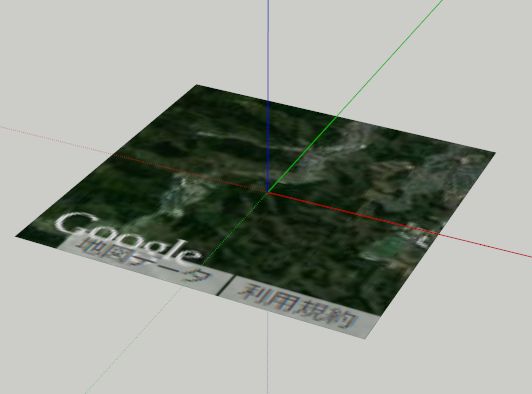

先ほどの地図取込アイコンの隣にある地形の切替アイコンをクリックすると、以下の様に起伏が表現されます。
VL00093 VL00094

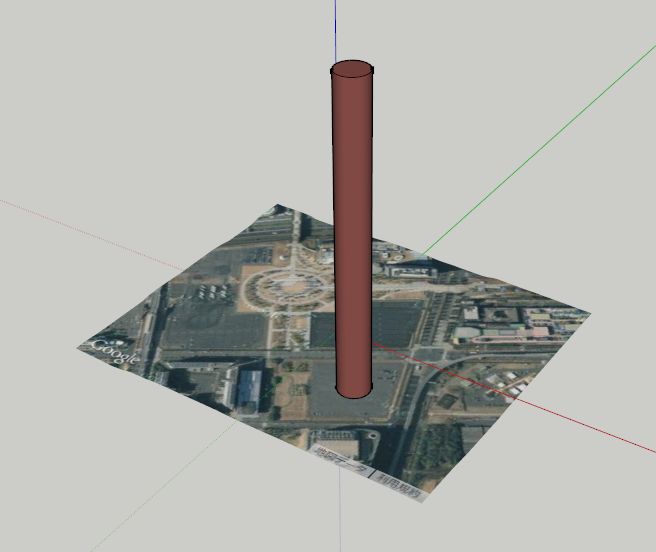

お台場に戻って、空いている駐車場に円筒型の600m(直径60m)のタワーを書いてみます(分かりやすく色をつけてみました)。
VL00096
ここで、「GoogleEarthでモデルをプレビュー」をクリック。
VL00097

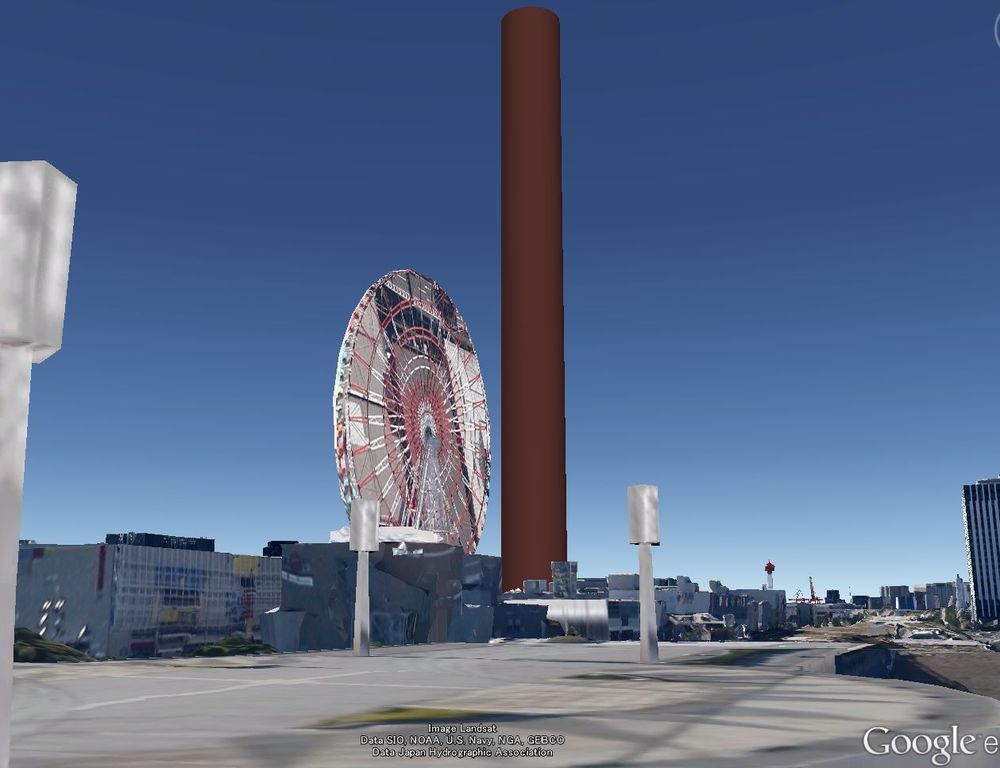

これで、配置完了です(右側はパレットタウンとタワー)。
VL00098 VL00099

簡単にできました。これで、現場でつくる構造物をGoogleEarthに配置し、様々な角度から見ることができます。

現場はタタクだけでは済まない、「建設業現場代理人に必要な21のスキル」

ある日、卓上に一冊の本が置いてありました。「建設業現場代理人に必要な21のスキル」。あの有名な坂田建設の鈴木部長が書いたものなので、セミナーなどの内容から、なんとなくこんな感じの内容かなぁと思いながら目を通すと、、、
現場代理人に必要な21のスキル
まったく別次元の内容で、とても現場の皆さまに勧めたいと思いました。
今の建設現場3Kと言われた以前の時代よりは改善されましたが、それでもキツイ仕事には変わりません。
特に、職人さんたちよりも、現場監督さんたちへの負担が大きくなっています。そんな中、うつ病の発症や現場組織の運営など様々な問題が発生したいます。
そんな背景をもとに、この本では、部下への気遣いなど、様々な視点で書かれています。

ぜひ、立ち読みでも構わないので、読んでみてはいかがでしょうか。
私も良く言いますが、現場で目的物を完成させるのは、ある程度誰でもできることなのです。いま求められているのはそれ以上のこと、そして付加価値をつけることだと思います。


この本をすすめても、私には一円も入りませんので、せめて上記のアフィリエイトよりご購入ください。
