2019/06

航空写真上に設計図面と写真を重ね合わせ

現地調査や着手前の写真を地図上に並べたい、さらには図面も重ねて表示したい、と言うときの方法です。
航空写真上に設計図面と写真を重ね合わせ、GoogleEarthやGoogleフォト、Googleマップを使用します。

1.航空写真に平面図面(2D)を貼り合わせる方法
航空写真に平面図面を重ね合わせるのに、どちらもキャプチャして、Excelなどで重ねる方法もありますが、GoogleEarthでも平面図を取り込んで、GoogleEarthの地図上に平面図や完成図を表示することが可能です。透過度の設定も可能ですのでぜひご活用ください。
[手順]
・PDFの図面をJpeg化
・GoogleEarthの追加→イメージオーバーレイでJpegを読み込み(リンクでファイルを指定)
・貼り込まれたJpegの位置や大きさ、回転を調整し、合わせる

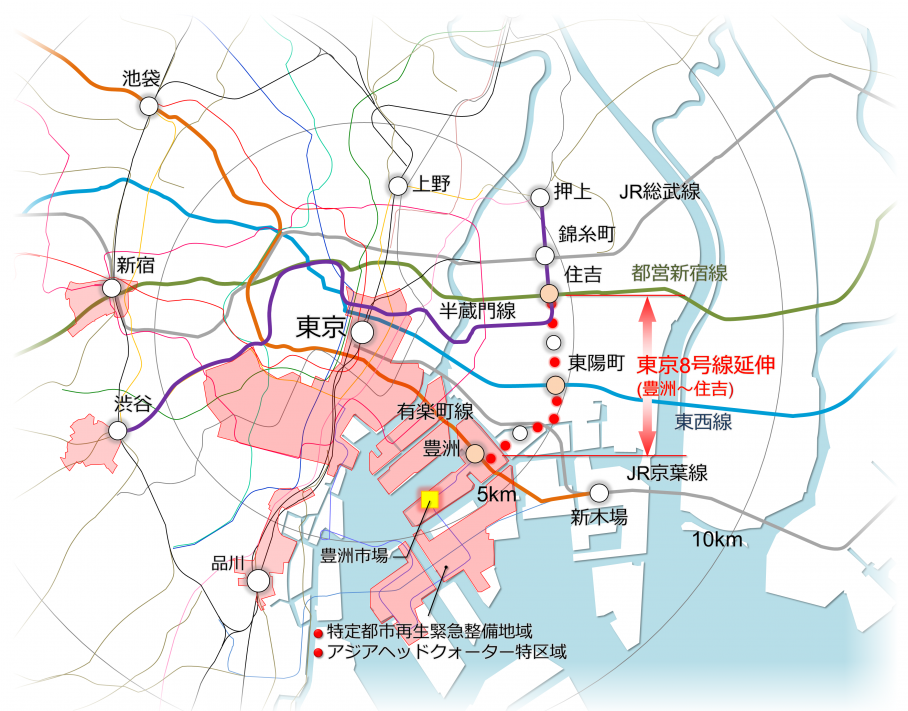

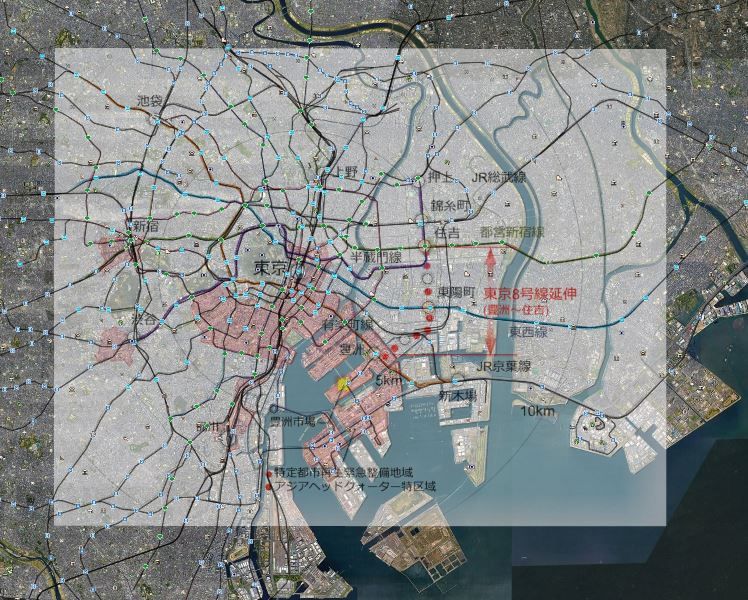

図面のイメージ 地図上に図面と写真 ←イメージ
・お気に入り内に残るので整理して保存しておくと良いでしょう。

2.さらに、ジオタグ付きの写真を重ね合わせる方法(KMLを作成してGoogleEarthに取込み)
iPhone等の緯度経度付き写真であれば、上記の取り込んだ図面上に写真をマッピングすることができます。
[手順] KMLを作成する方法は色々あります
・Googleフォトで取り込みたい写真でアルバムを作成
・Googleマップのマイプレイス→マイマップにて地図を新規作成
・インポート→フォトアルバムで上記のアルバムを指定し写真を選択
・基本地図を航空写真に指定
・Googleマップ上に写真がマッピングされます(ここで共有にてURLを送信すれば図面は貼り付きませんが、航空写真上に撮影した写真がマッピングされたものを送信できます、共有設定をリンクを知っている全員に)
・マイマップ名の横にある設定内より、KMLファイルをエクスポート
・エクスポートされたKMLファイルをGoogleEarthにインポートすると(ファイルの種類に注意)、地図上、図面上に写真がマッピングされます

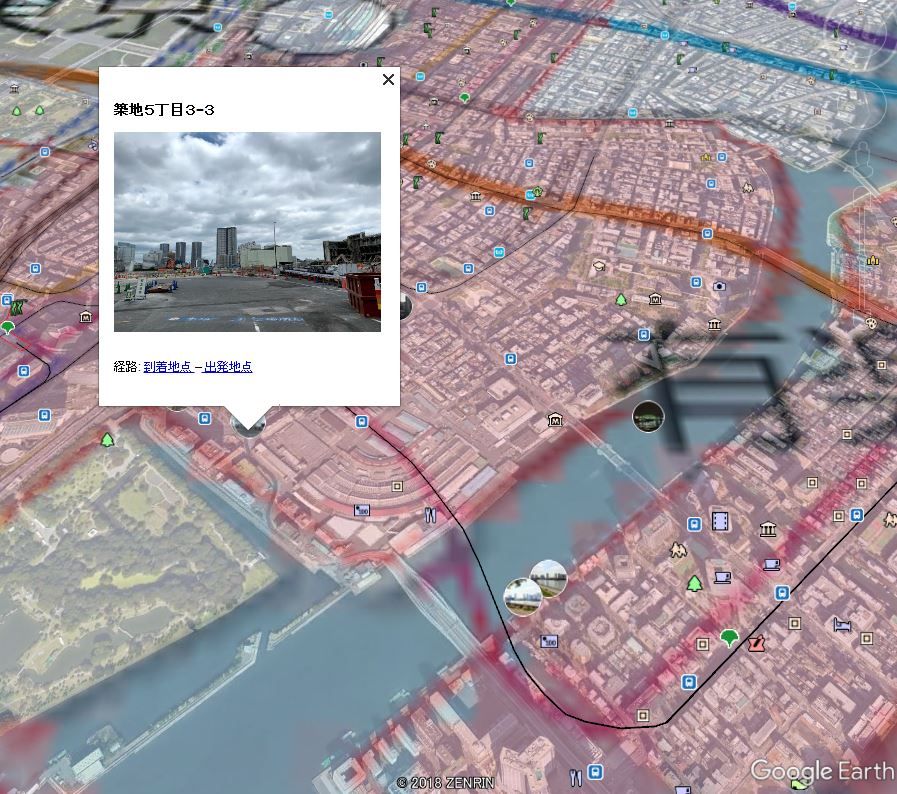

地図と図面と写真

写真をクリックすると大きく表示されます。
さらにお気に入り内を整理し、フォルダを指定してKMLファイルをダウンロードすれば、他人ともKMLファイルで共有することが可能です。
(iPadやiPhoneのGoogleEarthでも開くのですが、図面のJpegが残念ながら×になってしまいます、方法知っている方いませんでしょうか?)

建災防統一安全標識、外国語併記安全標識

「建災防統一安全標識が改訂されました!」との通知がありました。

以下、案内文章より
「建災防では、建設現場における労働災害防止に資するため、統一した安全標識を作成、普及しています。今回、統一安全標識が改訂され、参考として外国語標示例も示されました。建災防統一安全標識デザイン、外国語標示例及びサイズ・色彩等については、 建災防HPの「建災防統一安全標識のご案内」よりダウンロード できます。運用の手引きに従い活用してください。」
外国語併記安全標識一覧
安全標識の外国語

建災防統一安全標識のご案内

掲示の運用手引きを参考にしながらご活用ください。

熱中症対策として塩や水分を準備するのは事業者責任と法律に記載

熱中症対策にも様々なグッズが増え、工夫ができるようになっていますが、やはり基本は水分や塩分の摂取になります。

実は、水分や塩分の準備は事業者責任として法律にも記載されています。

労働安全衛生規則 第三編 第六章 休養(第六百十三条−第六百十八条)
(発汗作業に関する措置)
第六百十七条  事業者は、多量の発汗を伴う作業場においては、労働者に与えるために、塩及び飲料水を備えなければならない
熱中症塩法律
中災防サイト
https://www.jaish.gr.jp/anzen/hor/hombun/hor1-2/hor1-2-1-3h6-0.htm

違反して熱中症災害となった場合、場合によっては送検される可能性もありますので、しっかりと取り組む必要がありますので、ご注意ください。

築地市場解体状況と環状2号線地下本線接続工事

築地市場の解体状況、地上からはあまりよく見えませんが、上からですと良く分かります。
建屋の解体はほぼ完了していました。
築地市場解体状況

紆余曲折があり、現在は暫定開通している環状2号線の地下本線接続工事も施工継続中でした。
環状2号線(築地市場)築地市場近く(環状2号線)

東京都市計画道路 環状第2号線
http://www.kensetsu.metro.tokyo.jp/content/000005397.pdf
