ちょっとしたテクニック

生成AIで安全ポスターのマンガ絵を

ささっと現場の安全ポスター、つくりますよね
最近の生成AIを用いると画像を作成してくれます。
「たくさん並んだ土のうの上を作業服を着た人が歩いているときにつまずいて転ぶマンガ」
生成AIで安全ポスター
こんな感じで画像を作ってくれます、文章を細かく指示すれば自信のイメージに近づいてきます。

Copilot (microsoft.com)

いまのところ、生成AIが作成した画像には著作権はないようです(販売する等の場合は問題がありそうですが)。


現場で使う共有データのフォルダ一覧、参考文献は21年前

現場ではNASやクラウドにデータを共有しますが、工事毎にフォルダが一定だと書類の検索などが便利になります。可能なら社内で統一すると良いでしょう。

参考になるフォルダを探してみましたが、21年前の2000年10月に当時の土工協が作成した建設現場向けフォルダ一覧。今でも最新情報として参考になります。

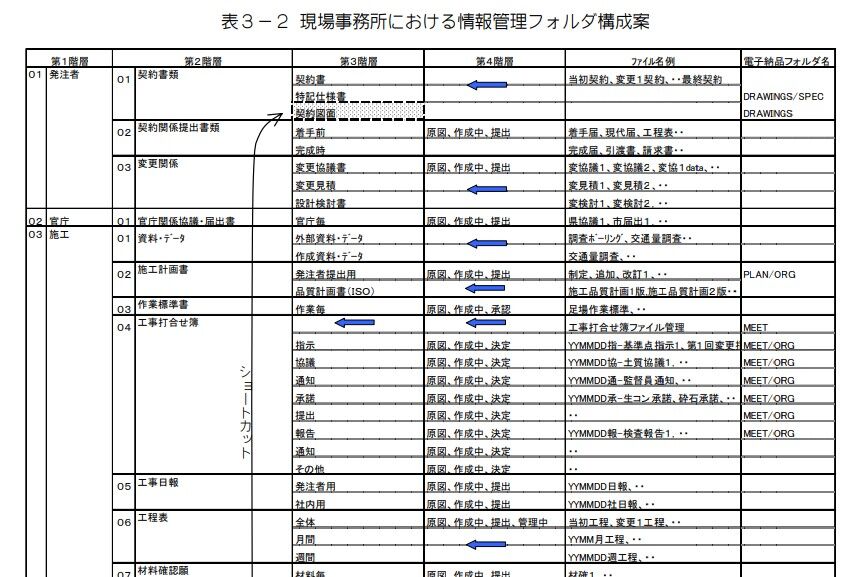

現場フォルダ構成


現場における電子情報蓄積・管理実践ガイド
<効率的な電子情報の利用と保存をめざして>
平成 12 年 10 月




土木技術者のための「SketchUp」が発売

Sketchupを使い出して14年の歳月が
http://const.livedoor.biz/search?q=Sketchup
今では様々な3DCADが使われていますが、それでも根強く残っているSketchupでしたが、
このたび、土木技術者のためのSketchup本が発売に。
再燃あるかもしれませんね!

AdobeAcrobatReaderDCで起こる「手のひらツール」での選択モード

PDFのビューワ、AdobeAcrobatReaderDCでページを動かす際は、「手のひらツール」でつかんで動かすイメージを活用していますが、あるときから、この「手のひらツール」が「選択ツール」のように選択モードになってしまい、うまく表示範囲が動かせられないことが発生していました。

これは、「手のひらツールでテキストと画像を選択可能にする」という機能が悪さをしていました。
手のひらツールでテキストと画像を選択可能

「編集」→「環境設定」→「一般」内にある
「手のひらツールでテキストと画像を選択可能にする」のチェックを外すと、今まで通りの手のひらツールとなりました。

航空写真上に設計図面と写真を重ね合わせ

現地調査や着手前の写真を地図上に並べたい、さらには図面も重ねて表示したい、と言うときの方法です。
航空写真上に設計図面と写真を重ね合わせ、GoogleEarthやGoogleフォト、Googleマップを使用します。

1.航空写真に平面図面(2D)を貼り合わせる方法
航空写真に平面図面を重ね合わせるのに、どちらもキャプチャして、Excelなどで重ねる方法もありますが、GoogleEarthでも平面図を取り込んで、GoogleEarthの地図上に平面図や完成図を表示することが可能です。透過度の設定も可能ですのでぜひご活用ください。
[手順]
・PDFの図面をJpeg化
・GoogleEarthの追加→イメージオーバーレイでJpegを読み込み(リンクでファイルを指定)
・貼り込まれたJpegの位置や大きさ、回転を調整し、合わせる
図面のイメージ 地図上に図面と写真 ←イメージ
・お気に入り内に残るので整理して保存しておくと良いでしょう。

2.さらに、ジオタグ付きの写真を重ね合わせる方法(KMLを作成してGoogleEarthに取込み)
iPhone等の緯度経度付き写真であれば、上記の取り込んだ図面上に写真をマッピングすることができます。
[手順] KMLを作成する方法は色々あります
・Googleフォトで取り込みたい写真でアルバムを作成
・Googleマップのマイプレイス→マイマップにて地図を新規作成
・インポート→フォトアルバムで上記のアルバムを指定し写真を選択
・基本地図を航空写真に指定
・Googleマップ上に写真がマッピングされます(ここで共有にてURLを送信すれば図面は貼り付きませんが、航空写真上に撮影した写真がマッピングされたものを送信できます、共有設定をリンクを知っている全員に)
・マイマップ名の横にある設定内より、KMLファイルをエクスポート
・エクスポートされたKMLファイルをGoogleEarthにインポートすると(ファイルの種類に注意)、地図上、図面上に写真がマッピングされます
地図と図面と写真

写真をクリックすると大きく表示されます。
さらにお気に入り内を整理し、フォルダを指定してKMLファイルをダウンロードすれば、他人ともKMLファイルで共有することが可能です。
(iPadやiPhoneのGoogleEarthでも開くのですが、図面のJpegが残念ながら×になってしまいます、方法知っている方いませんでしょうか?)
